Koje su metode inspekcije za zavarivanje?

Bok tamo! Dobavljač sam sklopova za zavarivanje i danas želim razgovarati o metodama inspekcije sklopova za zavarivanje. Kao netko tko je duboko uključen u ovu industriju, znam koliko je ključno osigurati kvalitetu naših sklopova za zavarivanje. Dakle, zaronimo odmah i istražimo različite načine na koje možemo provjeriti jesu li naši poslovi zavarivanja na razini.

Vizualni pregled

Prije svega, vizualni pregled je najosnovnija i najčešće korištena metoda. To je kao prva linija obrane u našem procesu kontrole kvalitete. Kada vizualno pregledavamo sklop za zavarivanje, tražimo očite znakove nedostataka. To uključuje stvari kao što su pukotine, poroznost, nedostatak fuzije i prekomjerno prskanje.

Pukotine su veliko ne - ne. Oni mogu oslabiti cijelu strukturu i dovesti do kvara na cesti. Poroznost, koja izgleda poput sitnih rupica u zavaru, također može smanjiti čvrstoću spoja. Nedostatak fuzije znači da metal zavara nije pravilno spojen s osnovnim metalom, a prekomjerno prskanje nije samo neuredno, već može ukazivati ​​i na probleme s postupkom zavarivanja.

Za detaljniji vizualni pregled obično koristimo povećala ili mikroskope. To nam pomaže da uočimo i najsitnije nedostatke koji možda nisu vidljivi golim okom. Vizualni pregled je brz i jednostavan, ali ima svojih ograničenja. Ne može otkriti unutarnje nedostatke, a tu dolaze druge metode pregleda.

Inspekcija prodora boje

Inspekcija penetrantom sjajan je način za pronalaženje površinskih oštećenja. Evo kako to radi. Prvo čistimo površinu sklopa za zavarivanje kako bismo bili sigurni da nema prljavštine, ulja i drugih nečistoća. Zatim na površinu nanosimo tekući penetrant boje. Ovaj penetrant je dizajniran da prodre u sve pukotine ili druge površinske - lomne nedostatke.

Nakon što pustimo penetrant da odstoji određeno vrijeme, obrišemo višak. Zatim nanosimo razvijač koji izvlači penetrant iz nedostataka i čini ih vidljivima. Svi nedostaci pojavit će se kao svijetle, obojene oznake na površini razvijača.

Probojna inspekcija bojom je relativno jeftina i može se koristiti na raznim materijalima. Međutim, može detektirati samo površinske kvarove, pa ako postoje unutarnji problemi, morat ćemo upotrijebiti druge metode. Možete saznati više o komponentama koje često prolaze kroz procese poput zavarivanja i pregleda u našemDijelovi za lasersko rezanjeodjeljak.

Inspekcija magnetskim česticama

Inspekcija magnetskim česticama još je jedna metoda za otkrivanje površinskih i pripovršinskih defekata u feromagnetskim materijalima. Ova metoda koristi magnetska polja i magnetske čestice za pronalaženje nedostataka.

Počinjemo magnetiziranjem sklopa za zavarivanje. Zatim na površinu nanosimo fine magnetske čestice. Ako postoji kvar, magnetsko polje će se poremetiti, a čestice će se skupiti na mjestu kvara, čineći ga vidljivim.

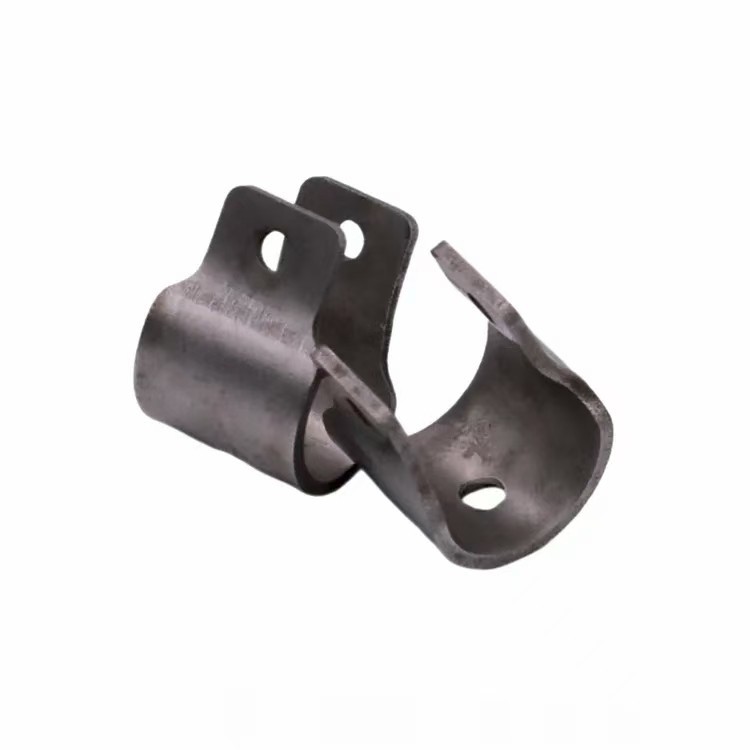

Ova metoda je brza i može otkriti vrlo male nedostatke. Ali primjenjivo je samo na feromagnetske materijale poput čelika i željeza. Za neferomagnetske materijale, morat ćemo pogledati druge opcije. A kad smo već kod čeličnih komponenti, mi također nudimoStezaljke od žigosanog čelikakoji prolaze kroz rigorozne inspekcijske procese.

Ultrazvučni pregled

Ultrazvučni pregled koristi se za otkrivanje unutarnjih nedostataka u sklopovima za zavarivanje. Djeluje tako da šalje zvučne valove visoke frekvencije u materijal. Kada ti zvučni valovi naiđu na kvar, reflektiraju se natrag.

Za slanje i primanje zvučnih valova koristimo pretvarač. Analizom reflektiranih valova možemo odrediti veličinu, mjesto i vrstu defekta. Ultrazvučni pregled je vrlo osjetljiv i može otkriti male unutarnje nedostatke koji se možda ne mogu pronaći drugim metodama.

Međutim, za točnu interpretaciju rezultata potrebni su vješti operateri. Na inspekciju mogu utjecati čimbenici poput oblika i stanja površine materijala.

Radiografski pregled

Radiografski pregled, kao što je pregled rendgenskim ili gama-zrakama, još je jedan moćan alat za otkrivanje unutarnjih nedostataka. Djeluje propuštanjem zračenja kroz sklop za zavarivanje i na film ili digitalni detektor.

Svi nedostaci u materijalu pokazat će se kao tamna područja na filmu ili detektoru jer apsorbiraju manje zračenja od okolnog materijala. Radiografski pregled može pružiti detaljne slike unutarnjih nedostataka, ali je također skuplji i zahtijeva posebne mjere opreza zbog upotrebe zračenja.

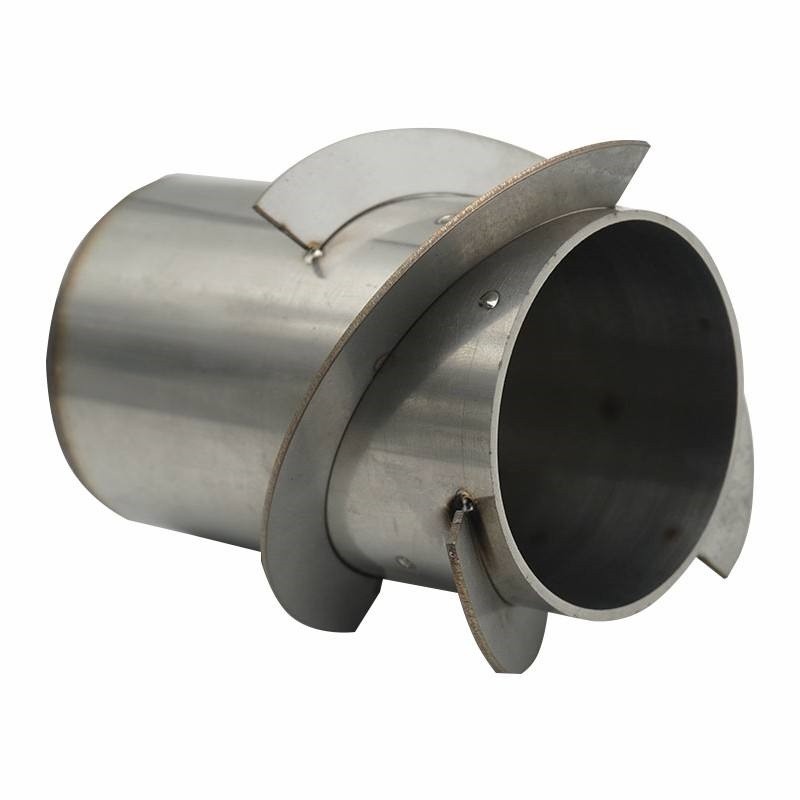

Već dugo koristimo ove metode provjere kako bismo osigurali kvalitetu našegMontaža zavarivanja. Svaka metoda ima svoje prednosti i slabosti, a mi često koristimo njihovu kombinaciju kako bismo dobili sveobuhvatan uvid u kvalitetu naših proizvoda.

Važnost inspekcije

Provjera sklopova za zavarivanje nije samo ispunjavanje standarda kvalitete. Također se radi o osiguravanju sigurnosti i pouzdanosti konačnog proizvoda. Neispravan sklop za zavarivanje može dovesti do ozbiljnih posljedica, poput kvara opreme, nesreća, pa čak i gubitka života.

Korištenjem ovih metoda inspekcije možemo otkriti nedostatke rano u proizvodnom procesu i poduzeti korektivne radnje. To nam pomaže da izbjegnemo skupe prerade, kašnjenja i pritužbe kupaca. Također gradi povjerenje naših kupaca, koji znaju da se mogu osloniti na kvalitetu naših proizvoda.

Zaključak

Zaključno, postoji nekoliko metoda pregleda dostupnih za zavarivačke sklopove, od kojih svaka ima svoje jedinstvene karakteristike. Vizualni pregled je dobra polazna točka, ali za dublji pregled oslanjamo se na metode kao što su penetrantski pregled, pregled magnetskim česticama, ultrazvučni pregled i radiografski pregled.

Kao dobavljač sklopova za zavarivanje, predani smo korištenju ovih metoda kako bismo osigurali najvišu kvalitetu naših proizvoda. Ako ste na tržištu visokokvalitetnih sklopova za zavarivanje ili imate bilo kakvih pitanja o našim postupcima inspekcije, ne ustručavajte se kontaktirati. Uvijek nam je drago razgovarati i razgovarati o tome kako možemo zadovoljiti vaše specifične potrebe. Započnimo razgovor o vašim zahtjevima za nabavu i vidimo kako možemo raditi zajedno da vam nabavimo najbolje sklopove za zavarivanje.

Reference

• ASME Kodeks kotlova i tlačnih posuda
• AWS D1.1 Kodeks za zavarivanje konstrukcija - čelik
• ISO 5817 Zavarivanje - Taljenje - zavareni spojevi u čeliku, niklu, titanu i njihovim legurama (isključeno zavarivanje snopom) - Razine kvalitete za nesavršenosti
