Kolika je tolerancija ugradnje betonskog umetka?

Kolika je tolerancija ugradnje betonskog umetka?

Kao dobavljača betonskih umetaka, mnogo puta su me pitali o toleranciji ugradnje ovih ključnih građevinskih komponenti. Razumijevanje tolerancije ugradnje ključno je za osiguravanje strukturalnog integriteta i funkcionalnosti bilo kojeg građevinskog projekta u kojem se koriste betonski umetci. U ovom blogu istražit ću što tolerancija ugradnje znači za betonske umetke, zašto je to važno i čimbenike koji na to utječu.

Što je tolerancija instalacije?

Tolerancija ugradnje odnosi se na dopušteno odstupanje od navedenih dimenzija ili položaja tijekom procesa ugradnje. Za betonske umetke to može uključivati ​​odstupanja u položaju, orijentaciji i dubini umetka unutar betonske strukture. Ove su tolerancije postavljene kako bi se uzele u obzir inherentne varijabilnosti u građevinskim procesima, kao što su manje netočnosti u postavljanju oplate, izlijevanju betona i pozicioniranju umetaka.

Zašto je važna tolerancija ugradnje?

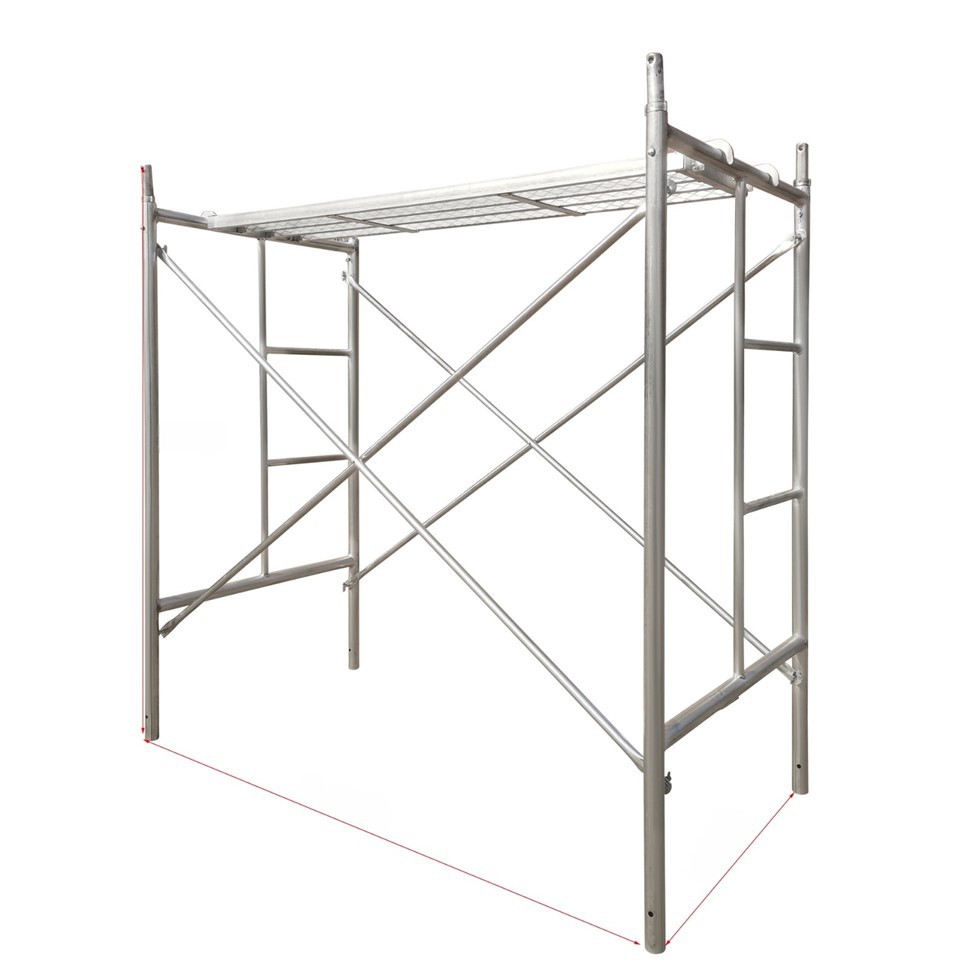

Ispravna ugradnja betonskih umetaka neophodna je iz nekoliko razloga. Prvo, osigurava da umetak može učinkovito obavljati predviđenu funkciju. Na primjer, ako se umetak koristi za sidrenje strukturnog elementa, kao što je aNosač skele od pocinčanog čelika, nepravilna ugradnja može dovesti do smanjene nosivosti i mogućeg oštećenja konstrukcije.

Drugo, odgovarajuća tolerancija ugradnje pomaže u održavanju cjelokupne estetike strukture. Pogrešno poravnati ili neravnomjerno postavljeni umeci mogu biti vizualno neprivlačni, a također mogu ukazivati ​​na nedostatak kvalitete građevinskih radova.

Konačno, poštivanje tolerancija ugradnje često je zahtjev građevinskih propisa i standarda. Neispunjavanje ovih zahtjeva može rezultirati skupim preradama, kašnjenjima projekta, pa čak i pravnim problemima.

Čimbenici koji utječu na toleranciju ugradnje

1. Vrsta betonskog umetka

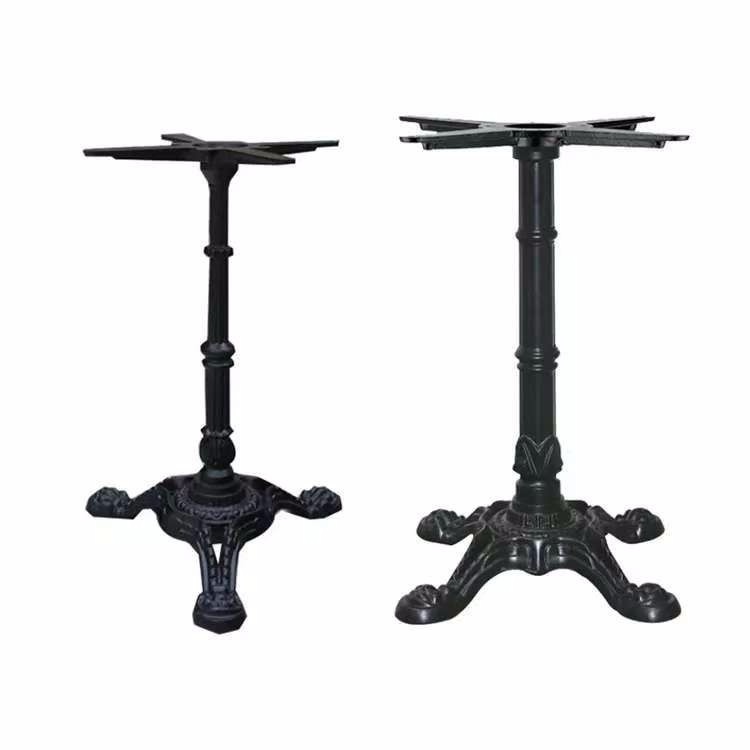

Različite vrste betonskih umetaka imaju različite zahtjeve tolerancije ugradnje. Na primjer, umetci koji se koriste za lake primjene, kao što su oni za pričvršćivanje malih armatura, mogu imati relativno veće tolerancije u usporedbi s umetcima koji se koriste u konstrukcijskim primjenama s visokim opterećenjem. APodnožje od lijevanog željezakoji treba podnijeti velika opterećenja zahtijevat će mnogo precizniju ugradnju kako bi se osigurala stabilnost i sigurnost.

2. Svojstva betona

Svojstva samog betona mogu utjecati na toleranciju ugradnje. Svježi beton ima određeni stupanj fluidnosti, što može uzrokovati lagano pomicanje umetaka tijekom procesa izlijevanja i konsolidacije. Karakteristike čvrstoće i skupljanja betona također igraju važnu ulogu. Beton visoke čvrstoće može se brže stvrdnuti, smanjujući vrijeme dostupno za prilagodbu umetka, dok beton s visokim stopama skupljanja može uzrokovati pomicanje umetaka ili njihovo neporavnanje dok se suši.

3. Metode konstrukcije

Metode gradnje koje se koriste mogu imati značajan utjecaj na toleranciju ugradnje. Ručna ugradnja umetaka je sklonija ljudskoj pogrešci u usporedbi s korištenjem automatiziranih ili poluautomatiziranih sustava ugradnje. Preciznost izrade oplate također je presudna. Ako oplata nije ispravno poravnata ili učvršćena, to može dovesti do netočnog postavljanja umetka.

4. Uvjeti okoliša

Čimbenici okoline kao što su temperatura, vlaga i vjetar mogu utjecati na ugradnju betonskih umetaka. Ekstremne temperature mogu utjecati na vrijeme vezivanja betona i širenje ili skupljanje umetaka. Visoka vlažnost može uzrokovati koroziju metalnih umetaka ako nisu pravilno zaštićeni. Vjetar također može uzrokovati vibracije tijekom procesa ugradnje, što može dovesti do neusklađenosti.

Uobičajene tolerancije ugradnje za betonske umetke

Specifične tolerancije ugradnje za betonske umetke mogu varirati ovisno o primjeni i relevantnim standardima. Međutim, evo nekih općih smjernica:

1. Tolerancija lokacije

U većini slučajeva, tolerancija vodoravnog položaja za betonske umetke obično je unutar ±5 mm do ±10 mm. To znači da se umetak može postaviti do 5 mm ili 10 mm od zadane pozicije u horizontalnoj ravnini. Za vertikalno postavljanje, tolerancija je često unutar ±3 mm do ±5 mm.

2. Tolerancija orijentacije

Tolerancija orijentacije, koja se odnosi na kut umetka, obično je unutar ±1° do ±3°. Time se osigurava da je umetak pravilno poravnat s predviđenom putanjom opterećenja i svim pričvršćenim komponentama.

3. Tolerancija dubine

Tolerancija dubine za betonske umetke općenito je unutar ±3 mm do ±5 mm. Osiguravanje ispravne dubine ključno je kako bi uložak razvio svoj puni kapacitet nosivosti.

Mjerenje i kontrola tolerancije ugradnje

Kako bi se osiguralo da je tolerancija ugradnje betonskih umetaka unutar prihvatljivog raspona, može se koristiti nekoliko metoda mjerenja i kontrole.

1. Provjere prije ugradnje

Prije ugradnje umetaka važno je provjeriti dimenzije i poravnanje oplate. To se može učiniti korištenjem mjernih alata kao što su laserske razine, totalne stanice i metarske trake. Same umetke također treba pregledati zbog oštećenja ili nedostataka koji bi mogli utjecati na njihovu ugradnju.

2. Tijekom nadzora instalacije

Tijekom procesa ugradnje neophodan je stalni nadzor. To može uključivati ​​korištenje geodetske opreme za praćenje položaja i orijentacije umetaka u stvarnom vremenu. Radnike također treba osposobiti da odmah prepoznaju i isprave sva odstupanja.

3. Provjera nakon instalacije

Nakon stvrdnjavanja betona potrebno je izvršiti konačnu provjeru ugradnje umetka. To može uključivati ​​metode ispitivanja bez razaranja, kao što je ultrazvučno ispitivanje, za provjeru cjelovitosti veze umetka - betona i dubine umetka.

Naša uloga kao dobavljača betonskih umetaka

Kao dobavljač betonskih umetaka, igramo ključnu ulogu u osiguravanju da naši kupci razumiju i ispune zahtjeve tolerancije ugradnje. Uz svaki proizvod dajemo detaljne upute za montažu, koje uključuju podatke o preporučenim tolerancijama. Naš tim za tehničku podršku također je dostupan da odgovori na sva pitanja i pruži pomoć na licu mjesta ako je potrebna.

Nudimo širok raspon visokokvalitetnih betonskih umetaka, uključujući one prikladne za razne primjene kao što suPodesiva baza s navojnim utikačem. Naši proizvodi proizvedeni su prema strogim standardima kvalitete, što pomaže smanjiti rizik od problema s instalacijom.

Kontaktirajte nas za svoje potrebe za betonskim umetcima

Ako ste uključeni u građevinski projekt i trebate betonske umetke, pozivamo vas da nas kontaktirate za više informacija. Naš iskusni tim može vam pomoći odabrati prave umetke za vašu specifičnu primjenu i pružiti vam smjernice za instalaciju. Predani smo pružanju najboljih proizvoda i usluga kako bismo osigurali uspjeh vašeg projekta.

Reference

• "Concrete Construction Handbook", Američki institut za beton
• "Građevinski propisi i standardi za konstrukcijske elemente", Međunarodno vijeće za pravila
• "Smjernice za ugradnju betonskih umetaka", Nacionalna udruga proizvođača betona
